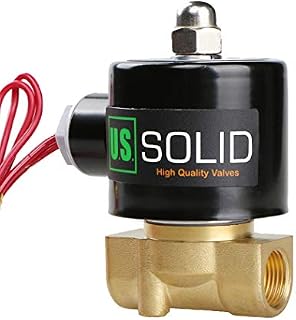

U.S. Solid 3/8" G 230V AC mosiądz zawór elektromagnetyczny sterowany bezpośrednio do wody, powietrza, gazu, oleju NC by Amazonundefined
zł109.00
- • U.S. Solid Markowy zawór magnetyczny, produkty klasy przemysłowej.
- • Instalacja jest łatwa w obsłudze. Strzałka wskazuje kierunek przepływu. (Montaż poziomy!!)
Description
Zawór magnetyczny USS2-SV00034 to pół-bezpośredni i zamknięty zawór magnetyczny, z gwintem wewnętrznym G 3/8" i uszczelką Viton (odporny na ciepło i olej). Pasuje do gorącej lub zimnej wody, powietrza, cieczy o niskiej lepkości, benzyny, nafty lub oleju napędowego itp.
Zawory magnetyczne mają stopień ochrony IP65, co oznacza, że są odporne na zachlapanie wodą. W przypadku instalacji na stałe na wolnym powietrzu zaleca się jednak umieszczenie zaworów w obudowie ochronnej. Nie nadaje się do stosowania pod wodą.
Rozmiar gwintu wlotowego: G 3/8" gwint wewnętrzny
Orifice: 4 mm.
Wydajność przepływu: 0,6 galonów na minutę (GPM) wody w temperaturze 60°F, pod ciśnieniem kropli 1 psi (0,6 CV).
Operatywny zakres ciśnienia: 0 - 7 bar (0 - 101psi) (dla: woda, powietrze, gaz); 0 - 5 bar (0 - 72 psi) (dla: olej).
Ostrzeżenie: Zawartość ołowiu ~ 2,82%. Nie nadaje się do wody pitnej.
Korpus: Mosiądz
Napięcie znamionowe: AC 220 V.
Prąd: 0,127 A.
Moc znamionowa: 28 VA.
Typ: normalnie zamknięty N/C, bezpośredni zawór podnoszący
Stopień ochrony: IP 65.
Materiał uszczelniający: Viton
Zakres temperatur: -10 do +120 .
Pasuje do gorącej lub zimnej wody, powietrza, olejów, płynów o niskiej lepkości (<20 cst), węglowodorów, benzyny, nafty lub oleju napędowego itp.
FLOW DIRECTION
Należy zwrócić uwagę na strzałkę na zaworze. Większość samochodów USA. Solidne zawory magnetyczne są jednokierunkowe.
Oznacza to, że mogą pływać tylko w jednym kierunku (w kierunku strzałki). Patrz Figue 1 dla pozycji strzałki.
Jeśli są podłączone w przeciwnym kierunku, zawór nie zostanie prawidłowo uruchomiony (nie zamyka się przy normalnie zamkniętych zaworach).
Ponadto należy upewnić się, że przechodzący materiał jest filtrowany. Jeśli nie, z biegiem czasu cząsteczki przywierają do uszczelki, co może prowadzić do nieprawidłowego uszczelnienia zaworu.
U.S. Solidne zawory podążają za brytyjskimi standardowymi rurami (BSPT).
Zalecamy zastosowanie taśmy teflonowej, aby zapewnić uszczelnienie gwintu. jak pokazano w Figure 2.
Nadaje się do cieczy, gazów, a nawet do wysokich próżni.
Do zaworów z 2 przewodami, zawór jest uruchamiany, niezależnie od tego, do którego zacisku jest podłączony każdy przewód (+ lub -).
Wszystkie zawory magnetyczne wymagają nieco nacisku do naciśnięcia. Dotyczy to w szczególności wstępnie sterowanych lub pośrednio obsługiwanych zaworów.
Ostrzeżenie przed przegrzaniem.
Zawór ten nie jest przeznaczony do pracy ciągłej (nie 100% cykl pracy). W normalnych warunkach pracy zawór magnetyczny nagrzewa się podczas wzbudzenia.
Maksymalna temperatura szpuli wynosi około 80°C. Jest ona w pełni zgodna z krajowymi standardami: JB / T7352-2010.
Zawór magnetyczny nie może być używany nieprzerwanie dłużej niż 8 godzin. Może to prowadzić do przegrzania.
rozmiar gwintu wlotowego
1/4".
1/4".
1/4".
3/8".
3/8".
3/8".
Orifice
2,5 mm.
2,5 mm.
2,5 mm.
4 mm.
4 mm.
4 mm.
Napięcie znamionowe
DC 12 V, ± 10%.
DC 24 V, ± 10%.
AC 24 V, ± 10%.
DC 12 V, ± 10%.
AC 24 V, ± 10%.
AC 220 V, ± 10%.
Korpus
Mosiądz
Mosiądz
Mosiądz
Mosiądz
Mosiądz
Mosiądz
Materiał uszczelniający.
Viton
Viton
Viton
Viton
Viton
Viton
Product information
- Materiał:Mosiądz
- Marka:U.S. Solid
- Wymiary elementu dł. x szer. x wys:9,2 x 8 x 6 cm
- Wykończenie zewnętrzne:Mosiądz
- Producent:U.S. Solid
- Numer części:USS2-00034
- Wymiary produktu:9,2 x 8 x 6 cm; 500 g
- Numer modelu:USS2-00034
- Rozmiar:3/8"
- Baterie w zestawie?:Nie
- Wymaga baterii?:Nie
- ASIN:B07T96G6BN
