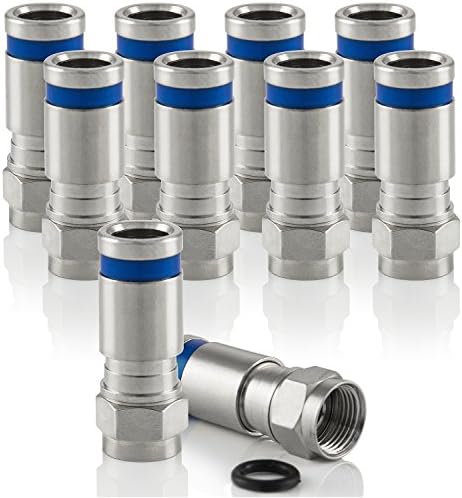

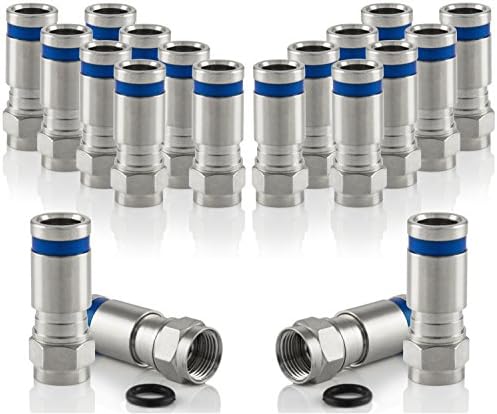

Poppstar 50 wtyczek SAT do szybkiego montażu typ F, wtyczki kompresyjne typu F do kabla koncentrycznego lub antenowego do 7,5 mm, odporne na warunki atmosferyczne, pozłacane by Amazonundefined
zł97.19
Description
Poppstar 50 wtyczek SAT do szybkiego montażu typ F, wtyczki kompresyjne typu F do kabla koncentrycznego lub antenowego do 7,5 mm, odporne na warunki atmosferyczne, pozłacane
Poppstar Premium wtyki kompresyjne SAT z gumowym pierścieniem uszczelniającym
Nasze wtyczki kompresyjne zapewniają odporne na warunki atmosferyczne, podłączenie do anteny satelitarnej, anteny płaskiej, LNB, LNBF, LNC, BNC lub anteny domowej.
Montaż:
Do montażu niezbędne są: urządzenie do sciągania izolacji kabla koncentrycznego oraz szczypce zaciskowe, kompresyjne.
1a
. (Bez użycia ściągacza izolacji): aby rozebrać kabel należy odsłonić ok 10 mm długości izolacji zewnętrznej kabla.
Należy przy tym szczególnie uważać by podczas cięcia nie naruszyć oplotu (ekranu) kabla.
Wokół izolacji wewnętrznej muszą pozostać oplot
1b
. (Z użyciem ściągacza izolacji): najpierw w razie potrzeby należy dopasować ustawienie głębokości cięcia do średnicy kabla. Następnie należy złapać kabel ściągaczem i obrócić kilka razy, zgodnie ze strzałką na ściągaczu. Potem ściągnąć izolacje i usunąć resztki odciętej izolacji.
2
. Następnie należy odgiąć włókna oplotu do tyłu, nad kablem.
3
. (Bez użycia ściągacza izolacji): następnie należy odciąć ok. 7 mm izolacji wewnętrznej, tak by całkowicie odsłonić przewód wewnętrzny.
Uwaga, ryzyko zwarcia! Przewód wewnętrzny nie może dotykać ekranu ani folii, wystające części należy usunąć.
4
. Wskazówka: wtyk należy najpierw wsunąć na kabel odwrotnie (gwintem do przodu) i nieco docisnąć- dzięki temu włókna oplotu izolacji zewnętrznej ułożą się równo i prosto.
5
. Teraz należy wsunąć powoli wtyczkę na kabel i delikatnie docisnąć.
Jeśli izolacja (płaszcz zewnętrzny) kabla została usunięta prawidłowo, izolacja wewnętrzna powinna długością idealnie pasować do wtyczki.
Patrząc wprost przez wtyk, żadna z żył przewodnika wewnętrznego nie powinna być widoczna.
Przewód wewnętrzny powinien kilka milimetrów wystawać poza wtyk.
6
. Po wsunięciu przewodu należy ponownie sprawdzić czy folia ekranu i oplot na pewno się nie stykają.
7
. Za pomocą szczypiec kompresyjnych, z pewną dozą delikatności, ścisnąć, przymocować wtyczkę na przewód.
Przy prawidłowym montażu/ściśnięciu kolorowy materiał uszczelniający nie będzie widoczny.
8
. Na koniec należy, w razie potrzeby, skrócić wystający z przodu zbyt długi przewód wewnętrzny.
Po zainstalowaniu wtyczki na kabel, widać, od tylu masę uszczelniającą, od przodu pierścień uszczelniający odpowiedzialny za odporność wtyczki, jak i całego połączenia, na warunki atmosferyczne.
Uwaga:
wtyczkę można z łatwością przykręcić ręcznie na złącze typu F. W przypadku montażu na antenie satelitarnej zalecane jest również dokręcenie wtyczki dodatkowo kluczem imbusowym.
Product information
- Zgodne urządzenia:Telewizor
- Typ złącza:wtyczka koncentryczna
- Marka:POPPSTAR
- Liczba opakowań produktu:1
- Typ wtyczki zasilania:Brak wtyczki
- Producent:Poppstar
- Model:1009168
- Numer części:1009168
- Kompatybilne urządzenia:Telewizor
- Baterie w zestawie:Nie
- Wymagane baterie:Nie
- Type of cable or wire:Koaksjalny
- Numer modelu:1009168
- Wymiary opakowania:17,2 x 14,4 x 2,2 cm; 460 g
- ASIN:B078YVZM4K
- Gwarantowane aktualizacje oprogramowania do:nieznany(-na)
